La pantalla no se ilumina. Se hunde.

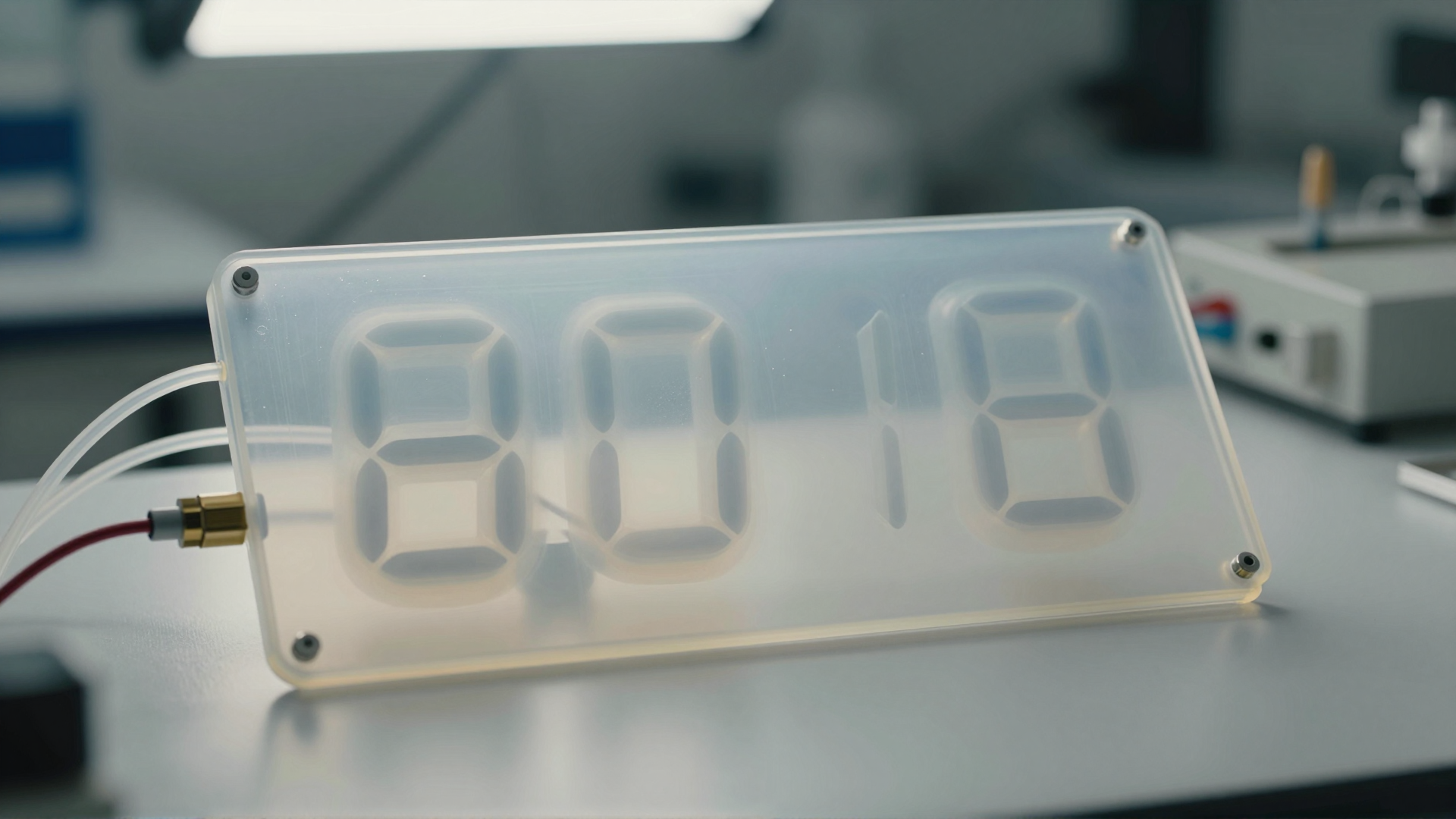

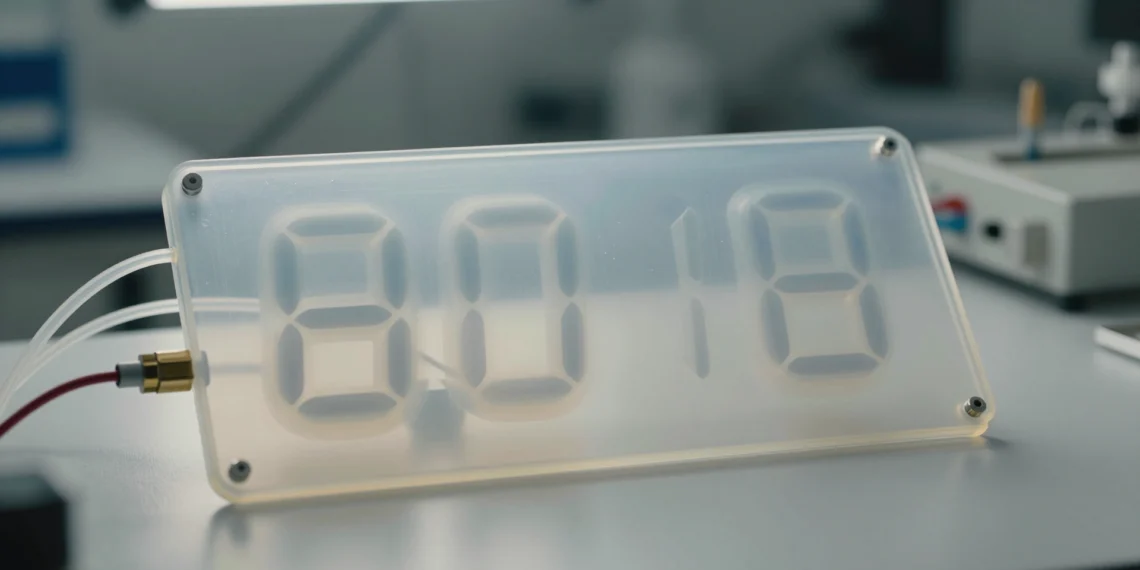

En un laboratorio de Berlín, un reloj de cuatro dígitos marca el tiempo sin un solo LED, sin píxeles, sin transistores de silicio. Su cara es una membrana de silicona que respira: cada segmento se curva hacia dentro cuando el aire es evacuado y resurge cuando la presión vuelve. El resultado es un movimiento orgánico, casi vivo, que sin embargo calcula la hora con precisión.
La paradoja es real: un dispositivo construido con aire a presión negativa y silicona fundida que ejecuta lógica computacional completa.
Qué es la milifluidica y por qué resurgió ahora
La lógica fluídica nació en los años sesenta, pero los microchips la dejaron obsoleta casi de inmediato. Regresó en los noventa bajo el nombre de microfluídica, con el objetivo de miniaturizar laboratorios enteros en un único chip mediante canales microscópicos y sistemas neumáticos integrados.
Ahora experimenta un segundo renacimiento en el campo de la robótica blanda. Escalar esos diseños al rango milimétrico —la milifluidica— permite caudales mayores, suficientes para mover actuadores robóticos reales, y los robots resultantes aprovechan el comportamiento no lineal de los materiales blandos para generar movimientos más naturales y seguros.
La ventaja más relevante es conceptual: si el mismo aire que mueve el robot también puede «pensar», desaparecen las voluminosas interfaces entre electrónica y neumática. Nils Janßen, biofísico berlinés al frente del laboratorio Soiboi Studio, lleva esta idea desde un oscilador simple hasta un reloj funcional de cuatro dígitos.
Transistores de vacío: el corazón lógico del sistema
El circuito opera con diferencias de presión en lugar de diferencias de voltaje. La presión atmosférica equivale al cero lógico; el vacío a −60 kilopascales equivale al uno lógico. Trabajar con presión negativa hace que la membrana sea atraída hacia las aperturas, lo que genera sellados robustos.
El elemento central es un transistor fluídico que imita a un MOSFET: una membrana de silicona separa dos cámaras —fuente y drenaje— e impide el paso de aire en reposo. Cuando se aplica vacío a la cámara de compuerta, la membrana se levanta y abre el paso. El circuito se cierra, igual que en un transistor electrónico.
Añadir una pequeña apertura a esa membrana transforma la válvula en un diodo fluídico. Combinando transistores y canales resistivos —obtenidos ajustando la geometría de los canales— es posible construir un conjunto completo de puertas lógicas.
Fabricación artesanal: impresión 3D y silicona fundida
No hace falta maquinaria industrial. Janßen fabrica sus piezas con impresoras 3D estándar y colada de silicona, siguiendo una arquitectura de membrana flexible entre capas rígidas con redes de canales de aire grabadas.
El mayor desafío es la porosidad del plástico impreso. Imprimir a temperaturas elevadas, velocidad lenta y con ligera sobreextrusión rellena los huecos microscópicos; con filamento transparente hay además un indicador visual útil: cuanto más transparente aparece la pieza, menor es su porosidad.
El sellado entre capas exige superficies muy precisas. Usar cama de cristal en la impresora produce caras espejo en las zonas de contacto, esenciales para lograr juntas neumáticas fiables. Una membrana de silicona de 0,3 milímetros se intercala entre las capas y se fija con tornillos, replicando la arquitectura de válvula a escala milimétrica.
Cómo funciona la pantalla blanda de siete segmentos
La cara del reloj es una membrana de silicona colada. Cada segmento corresponde a una pequeña cavidad bajo esa membrana: cuando se evacúa el aire, la silicona se hunde hacia dentro; cuando vuelve la presión atmosférica, regresa a su posición original. El movimiento es lento, continuo y visualmente llamativo.
Cada dígito actúa como una memoria de siete bits. Los segmentos mantienen su estado durante varios segundos si el sistema es suficientemente hermético, sin necesidad de refresco rápido como en las pantallas LED, lo que compensa la imposibilidad de conmutar aire a alta velocidad.
Un bus de datos de siete líneas y cuatro líneas de habilitación permite controlar los 28 segmentos y los 2 puntos separadores con solo 11 válvulas solenoide —el control directo requeriría 29—. El reloj actualiza un dígito por segundo; los puntos separadores pulsan automáticamente gracias a diodos fluídicos conectados a las líneas de habilitación.
Implicaciones para la robótica blanda y los sistemas autónomos
Integrar cómputo y actuación en el mismo medio —el aire— abre caminos hacia máquinas más ligeras, más simples y menos dependientes de electrónica frágil. Es un cambio de enfoque con consecuencias reales para el diseño de sistemas autónomos.
La milifluidica podría ser especialmente valiosa donde la electrónica falla: entornos con campos electromagnéticos intensos, ambientes húmedos o aplicaciones médicas implantables. En esos contextos, prescindir de circuitos convencionales no es una curiosidad, sino una ventaja práctica concreta.
Janßen trabaja ahora en una guía de iniciación a la lógica de vacío y estudia publicar una versión refinada del reloj. Su proyecto invita a preguntarse cuántas funciones que hoy delegamos al silicio podrían resolverse con materiales blandos y un flujo de aire. La complejidad computacional, al parecer, no exige necesariamente un microchip.
